山西繼紅瑪鋼鑄造瑪鋼管件原鐵液的化學成分和熔煉過程有相似之處。原鐵水的碳當量一般選用稍過共晶成分,w(CE)為4.3%-4.7%。過共晶鐵水有石墨漂浮傾向。為了避免這種現(xiàn)象發(fā)生,需要根據(jù)鑄件壁厚來選擇碳當量和碳含量。壁厚小于15mm的鑄件，碳當量應偏于上限，如w(CE)為4.6%-4.7%,w(c)為 3.5%-3.8%。厚壁鑄件的碳當量應偏于下限，w(CE)為4.3%-4.4%,w(C)為3.4%-3.6%。
熔制高碳當童原鐵水是必要的,既能提高蠕化率、降低白口傾向，又能改善鐵水流動性、防止鑄件產(chǎn)生縮松缺陷，提高碳當量會使瑪鋼管件強度有所降低，但是碳當最對強度的影響遠比灰鑄鐵小。
硅的主要作用在于調整基體組織。提高瑪鋼管件硅含量，可以減少珠光體量，相對增加鐵素體并使之強化。隨著硅含量增加，材料的抗拉強度、屈服點、伸長率和硬度都有所上升。但含硅量超過3%以后，材料韌-脆轉變溫度明顯提高。

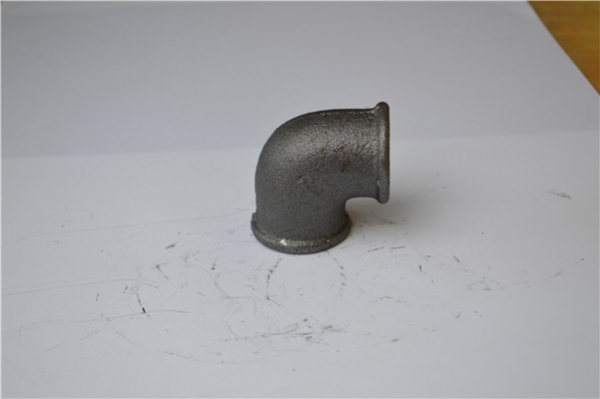

山西繼紅瑪鋼鑄造可鍛鑄鐵俗稱瑪鋼，馬鐵。由于可鍛鑄鐵中的石墨呈團絮狀,對基體的割裂作用較小,因此它的力學性能比灰鑄鐵高,塑性和韌性好,但可鍛鑄鐵并不能進行鍛壓加工.可鍛鑄鐵的基體組織不同,其性能也不一樣,其中黑心可鍛鑄鐵具有較高的塑性和韌性,而珠光體可鍛鑄鐵具有較高的強度,硬度和耐磨性。
瑪鋼鑄件生產(chǎn)過程是首先澆注成白口鑄鐵件，然后經(jīng)可鍛化退火(可鍛化退火使?jié)B碳體分解為團絮狀石墨而獲得可鍛鑄鐵件）。通?，斾撹T態(tài)組織狀態(tài)為白口鑄鐵，偏向于脆性，因此，搬運過程會對其產(chǎn)生影響，為驗證搬運過程的影響，雙力將通過沖擊試驗來模擬搬運過程的沖擊作用。瑪鋼管件搬運過程影響的研究型腔內(nèi)的氣體容易排出。液體金屬沖擊型壁時不致?lián)p壞鑄型。液體金屬盡快充填到鑄型型腔的各個角落。
