山西繼紅瑪鋼鑄造先將耐火材料、膨潤(rùn)土、無(wú)水碳酸鈉等干料加人混砂機(jī)中，干混左右—加人粘結(jié)劑溶液—和少許水，濕混20-30min左右→濕料出碾后倒入攪拌桶內(nèi)，加入適量水后進(jìn)行攬拌，攪拌中間加入其他添加劑。
從工藝角度考慮，要求攪拌器的轉(zhuǎn)速大于1380r/min，攪拌時(shí)間大于1h。生產(chǎn)實(shí)踐證明，攪拌器的轉(zhuǎn)速和攪拌時(shí)間影響涂料的。
涂掛性能和沉淀情況。攪拌器的轉(zhuǎn)速高，攪拌時(shí)間長(zhǎng)，涂料混合越均勻，不易沉淀，涂掛效果好。
采用球磨機(jī)配制涂料，由于有球磨作用，能使涂料充分混合，達(dá)到膠質(zhì)狀態(tài)，涂掛的效果更好。其配制工藝是:將耐火材料、活化膨潤(rùn)土和少許水等一起加進(jìn)球磨機(jī)，球磨7-8h→加入配備好的粘結(jié)劑水溶液后再球磨將涂料倒入或用壓縮空氣壓人涂料桶內(nèi)充分?jǐn)嚢瑁ㄒ院蟛僮魍希⒁曂苛贤笟庑郧闆r加入一些添加劑。

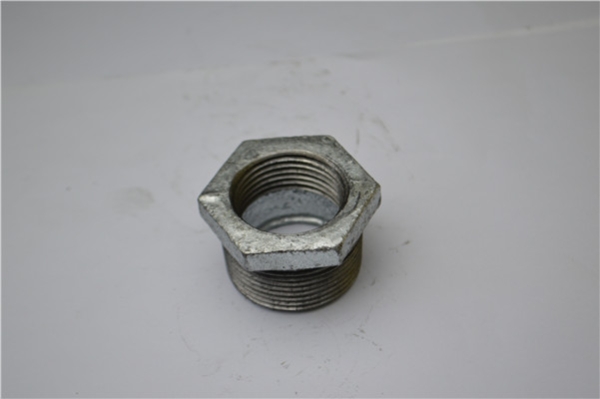

山西繼紅瑪鋼鑄造瑪鋼管件作為一種使用在水路管道中的重要配件，由于常接觸水及空氣，所以其抗腐蝕性能很重要?，斾摴芗话悴捎迷诋a(chǎn)品表面鍍鋅的方式來(lái)做防銹處理。其中鍍鋅又分為熱鍍鋅及冷鍍鋅兩類(lèi)。
從外表來(lái)區(qū)分，由于冷鍍鋅鍍層均勻，所以其表面貼近于毛坯件，擁有毛坯產(chǎn)品獨(dú)特的表層凹凸感，看起來(lái)光滑而其明亮。由于電屏蔽現(xiàn)象，冷鍍件一般內(nèi)部無(wú)鍍鋅層（特殊鍍鋅技法除外）。而熱鍍管件由于熱鍍鋅層較后，且鋅液流動(dòng)性較差，所以其表面鋅層較厚，而且由于熱鍍鋅層表面會(huì)氧化生產(chǎn)一層白色的保護(hù)層，所以顏色一般比較灰暗，而且表面平滑度遠(yuǎn)不及冷鍍產(chǎn)品。
現(xiàn)在還有一些廠家用一些未鍍鋅的黑件在表面噴涂一層銀粉漆以后冒充鍍鋅管件出售。其區(qū)分方法也很簡(jiǎn)單，用兩個(gè)管件互敲，管件表面的銀粉漆便會(huì)脫落下來(lái)。另外，從顏色來(lái)區(qū)分，銀粉漆管件如果未脫落的話，漆層很亮，冷鍍鋅管件則呈暗亮色、其內(nèi)部一般無(wú)鍍鋅層，而熱鍍鋅在出廠一段時(shí)間后會(huì)變成暗灰。
